• Afmeting montageplaat: 135 × 105 × 4 mm
• Bevestigingsmaat: 105 × 75/80 mm
• Bevestigingsgaten montageplaat: 10 × 13,5 mm
• Bouwhoogte: 24 ± 1 mm
• Draagvermogen: 800 kg
• Bevestiging draaibare zijde: 3 × M12 schroefdraad
• Steekcirkel: Ø36 mm

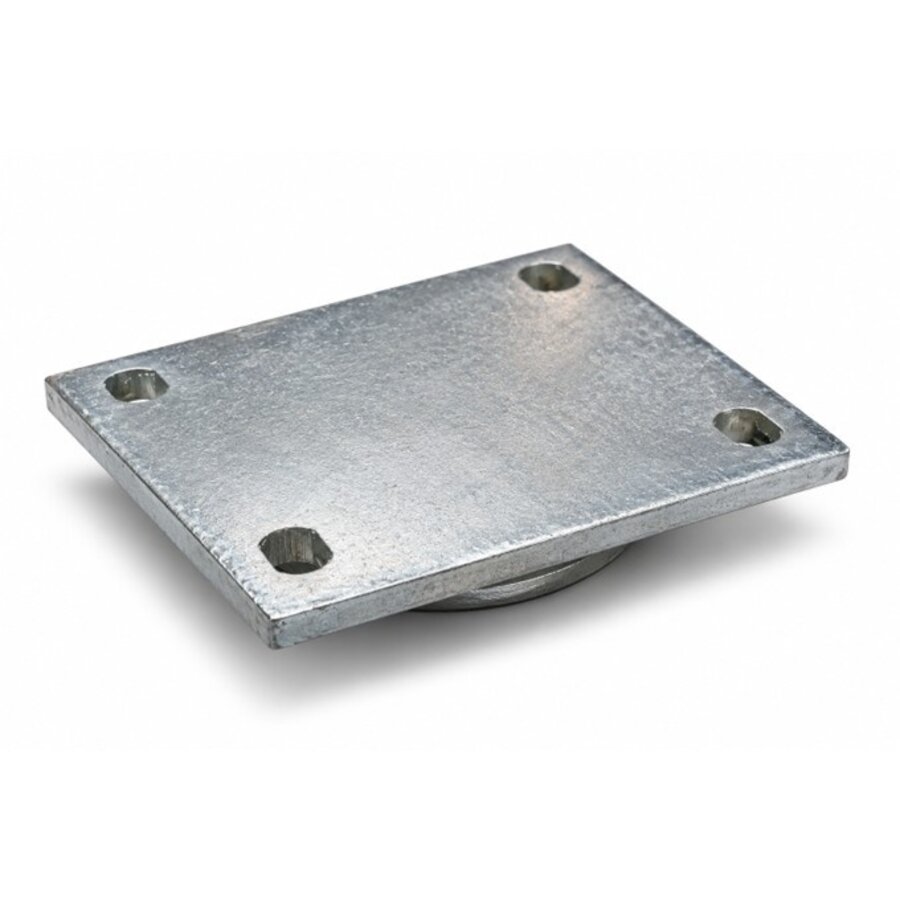

Deze robuuste draaikrans is geschikt voor het draaibaar verbinden van twee constructiedelen. De montageplaat van 135 × 105 mm is voorzien van vier bevestigingsgaten van 10 × 13,5 mm en kan eenvoudig op een frame, onderstel of andere constructie worden vastgebout.

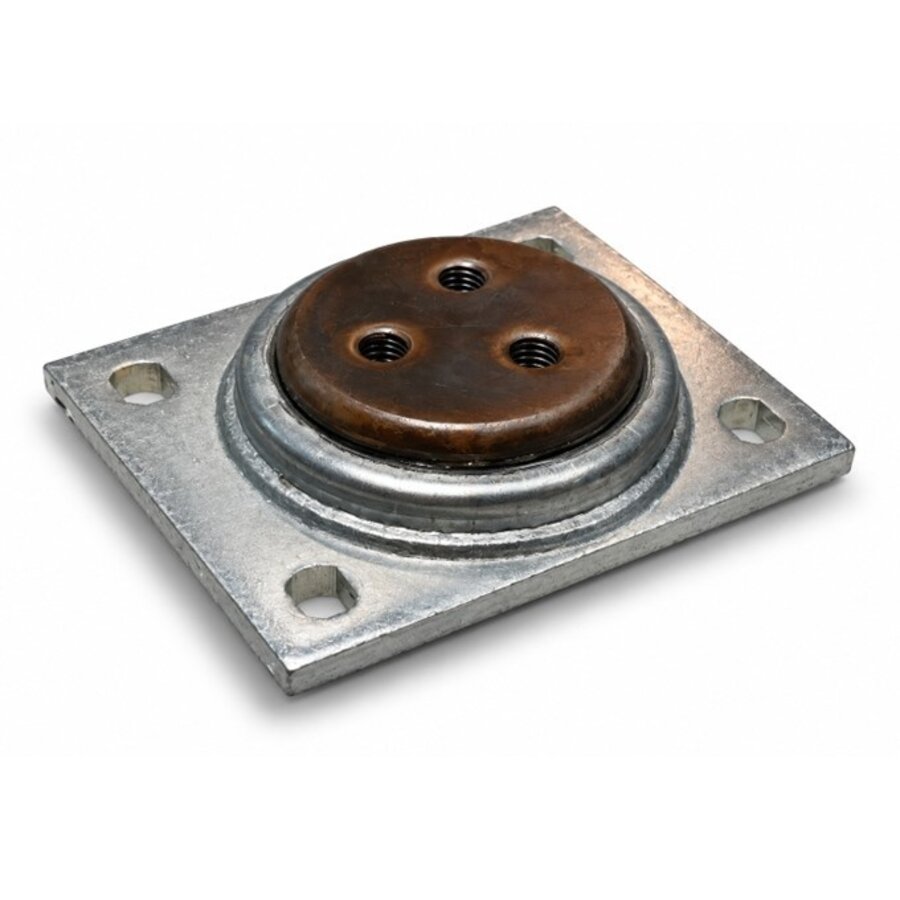

Aan de draaibare zijde bevindt zich een ronde bevestigingsschijf met drie M12 schroefdraadgaten op een steekcirkel van Ø36 mm. Hierop kan een onderdeel of constructie met drie bouten worden bevestigd. De draaikrans heeft een draagvermogen van maximaal 800 kg en een bouwhoogte van slechts 24 mm.
