Draaikrans 1200 kg 135x110 mm 3xM12 – EdelRader

Image 1 / 2
Draaikrans 1200 kg 135x110 mm 3xM12 – EdelRader
Draaikrans 1200 kg 135x110 mm 3xM12 – EdelRader
Draaikrans met 135 × 110 mm montageplaat en 3 × M12 bevestiging aan de draaibare zijde. Geschikt voor draaibare constructies met een draagvermogen tot 1.200 kg.
€0,00
(€0,00 Incl. btw)
  • Artikelnummer PODRK061001PR
☎ Advies nodig over het juiste product? Bel direct 0318 - 590507
✉ Offerte of staffelprijzen? Mail naar [email protected]
  • Product omschrijving:
    • Afmeting montageplaat: 135 × 110 × 10 mm
    • Bevestigingsmaat: 105 × 75/80 mm
    • Bevestigingsgaten montageplaat: 11 × 13,5 mm
    • Bouwhoogte: 28,5 ± 1 mm
    • Draagvermogen: 1.200 kg
    • Bevestiging draaibare zijde: 3 × M12 schroefdraad
    • Steekcirkel: Ø36 mm



    Belangrijk: houd rekening met hefboomwerking
    Het opgegeven draagvermogen geldt bij een rechte, gecentreerde belasting op de draaikrans, waarbij de kracht gelijkmatig wordt verdeeld. Wordt een constructie op of aan de draaikrans gemonteerd en komt het gewicht uit het hart te liggen, dan ontstaat hefboomwerking en neemt het toepasbare draagvermogen sterk af.

    Bij een belasting tot 50 cm uit het hart adviseren wij maximaal 25% van het opgegeven draagvermogen aan te houden. Als voorbeeld: een draaikrans van 1.200 kg wordt in deze situatie dus berekend op maximaal 300 kg. Houd hier rekening mee bij uw keuze: een lichtere draaikrans kan op papier voldoende lijken, maar door hefboomwerking in de praktijk al snel te licht zijn.

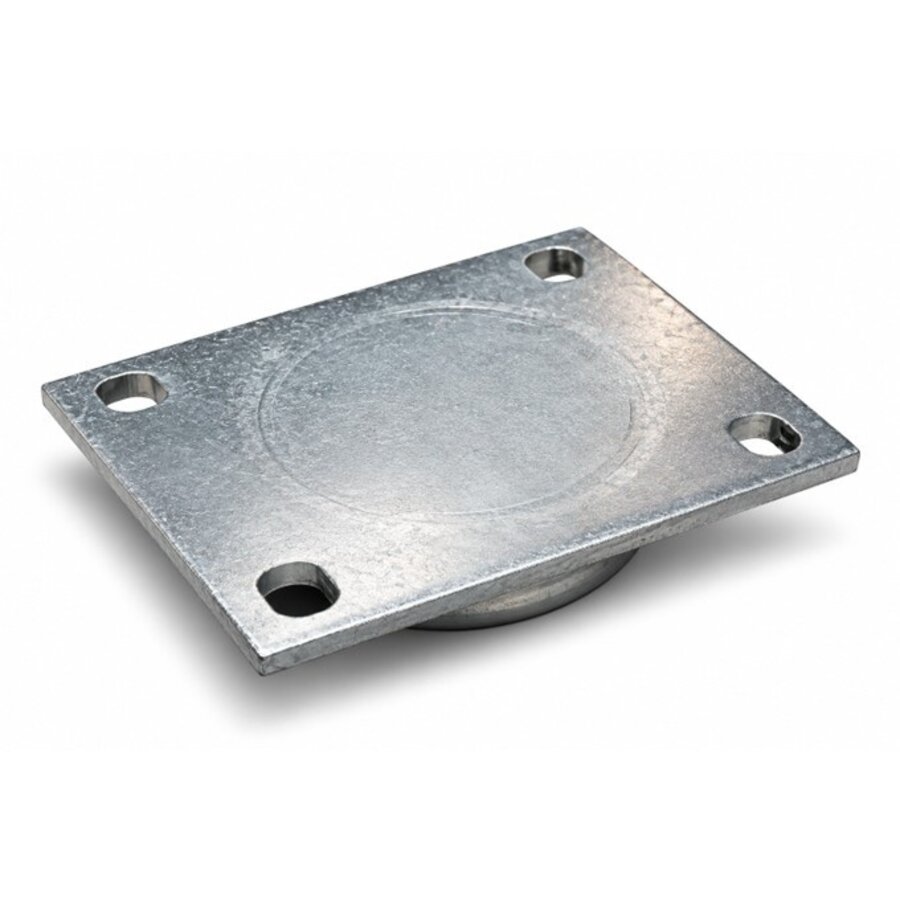

    Deze robuuste draaikrans is geschikt voor het draaibaar verbinden van twee constructiedelen. De rechthoekige montageplaat is voorzien van vier bevestigingsgaten en kan eenvoudig op een frame, onderstel of andere constructie worden vastgebout.

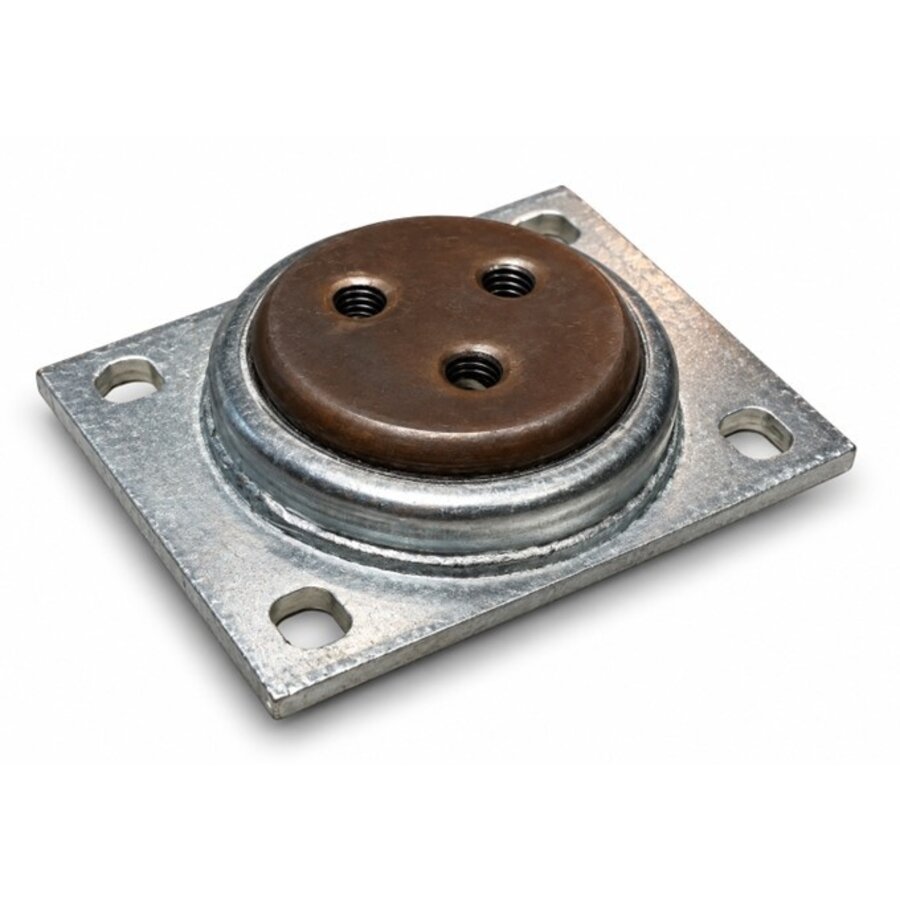

    Aan de andere zijde bevindt zich een ronde, draaibare bevestigingsschijf met drie M12 schroefdraadgaten. Hierop kan een onderdeel of constructie met drie bouten worden bevestigd. De draaikrans heeft een draagvermogen van maximaal 1.200 kg en is geschikt voor diverse zwaarbelaste toepassingen.
